ENEM 2025
Questão 113
Em sua maioria, os equipamentos elétricos domésticos demandam baixa potência elétrica em corrente contínua. Para alimentá-los, uma fonte externa ou embutida transforma a corrente alternada em corrente contínua de baixa tensão. Entretanto, cada equipamento tem suas especificidades, e muitas vezes não é possível simplesmente trocar essas fontes sem levar em conta a tensão, a corrente ou a potência elétrica de saída.
Considere um equipamento de resistência elétrica Rc, que funciona corretamente apenas em um dado valor de tensão. Porém, a única fonte de alimentação disponível fornece uma tensão 20% superior à tensão recomendada. Para adaptar essa fonte ao aparelho, é necessário associar um resistor de proteção Rp de potência adequada.
A configuração adequada do circuito e o valor do resistor de proteção, em relação ao valor da resistência do equipamento, são representados em:
Fonte de referência da questão e do gabarito: Inep — Provas e Gabaritos do ENEM. A resolução e a explicação pedagógica são editoriais do Autoeduc.
Resolução comentada
Entenda passo a passo
A resolução combina explicação textual, fórmulas, gráficos, demonstrações e exercícios de fixação quando necessários.
O que a questão está pedindo?
A questão apresenta um equipamento que precisa funcionar com uma determinada tensão elétrica. O problema é que a fonte disponível fornece uma tensão 20% maior do que a recomendada. Se essa tensão maior fosse aplicada diretamente ao equipamento, a corrente elétrica também poderia ficar acima do valor adequado, aumentando a potência dissipada e podendo danificar o aparelho.
Precisamos, portanto:
descobrir como o resistor de proteção deve ser ligado;
determinar qual deve ser o valor de sua resistência em relação à resistência do equipamento.
A solução correta é colocar o resistor em série com o equipamento.
Esse resistor ficará responsável por receber a parte excedente da tensão fornecida pela fonte.
Quais informações são importantes?
Os dados fundamentais são:
resistência do equipamento: Rc;
o equipamento deve continuar funcionando em sua tensão recomendada;
a fonte disponível fornece uma tensão 20% maior;
é necessário adicionar um resistor de proteção;
o resistor precisa reduzir a tensão que efetivamente fica sobre o equipamento.
A informação decisiva é: a fonte possui 20% de tensão excedente. Esse excesso precisa ficar sobre outro componente do circuito. Por isso, o resistor deve ser colocado em série.
Qual conteúdo precisamos conhecer?
O que é tensão elétrica?
A tensão elétrica pode ser entendida, de maneira simplificada, como a diferença de potencial responsável por impulsionar as cargas elétricas pelo circuito.
Cada equipamento elétrico é projetado para trabalhar dentro de determinados valores de tensão.
Se um aparelho projetado para uma tensão menor for ligado a uma fonte de tensão muito maior, pode ocorrer corrente excessiva; aquecimento; aumento da potência dissipada; danos ao equipamento. Por isso, é necessário adaptar corretamente a fonte disponível.
O que é resistência elétrica?
A resistência elétrica representa a dificuldade que um componente oferece à passagem da corrente elétrica. Quanto maior a resistência, maior a oposição à passagem da corrente, considerando as demais condições.
Nesta questão temos:
e Rp = resistência que será adicionada para proteção.

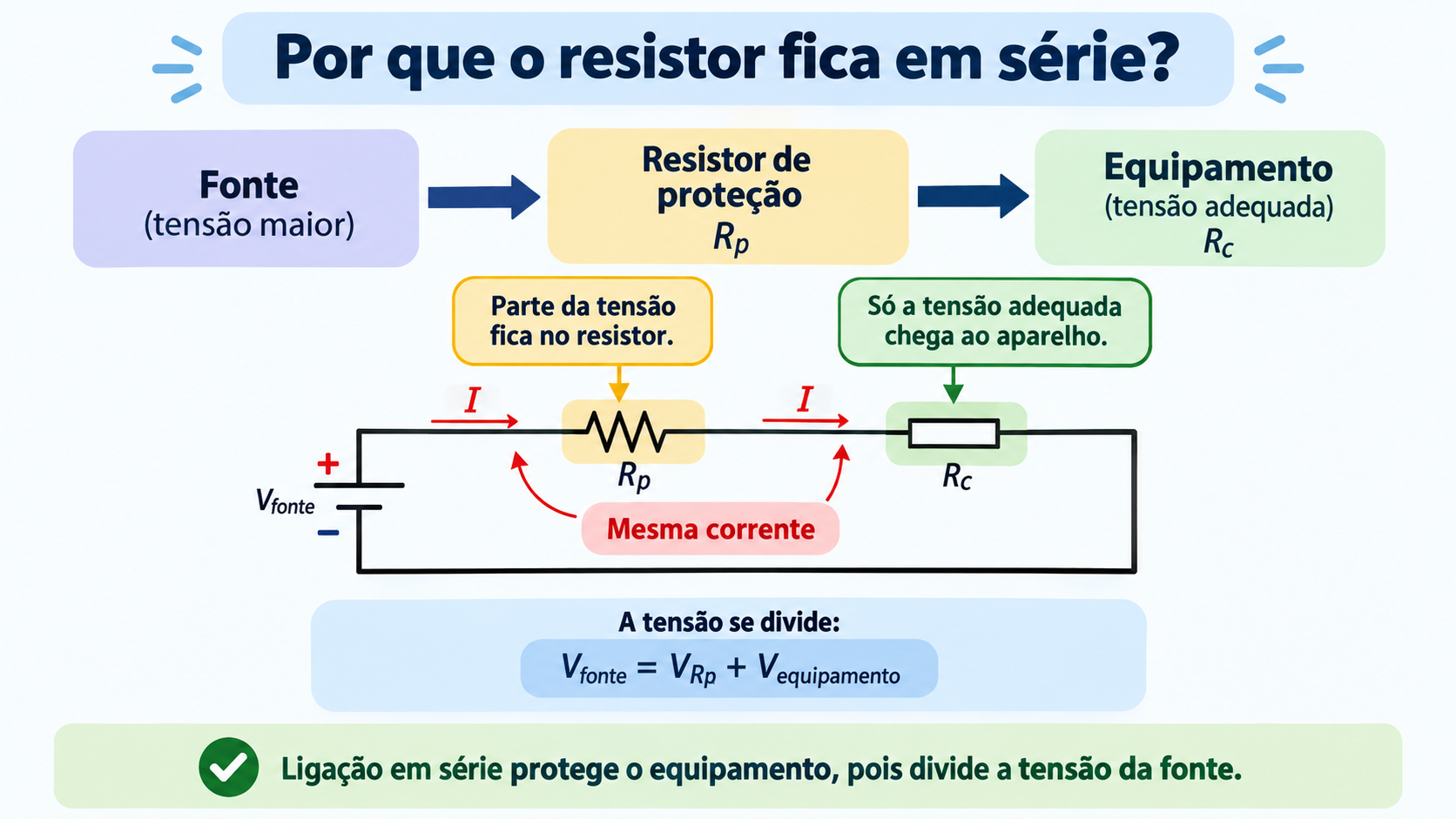

Por que o resistor deve ser ligado em série?
Em uma ligação em série, os componentes são percorridos pela mesma corrente elétrica.
Além disso, a tensão total da fonte é dividida entre os componentes.

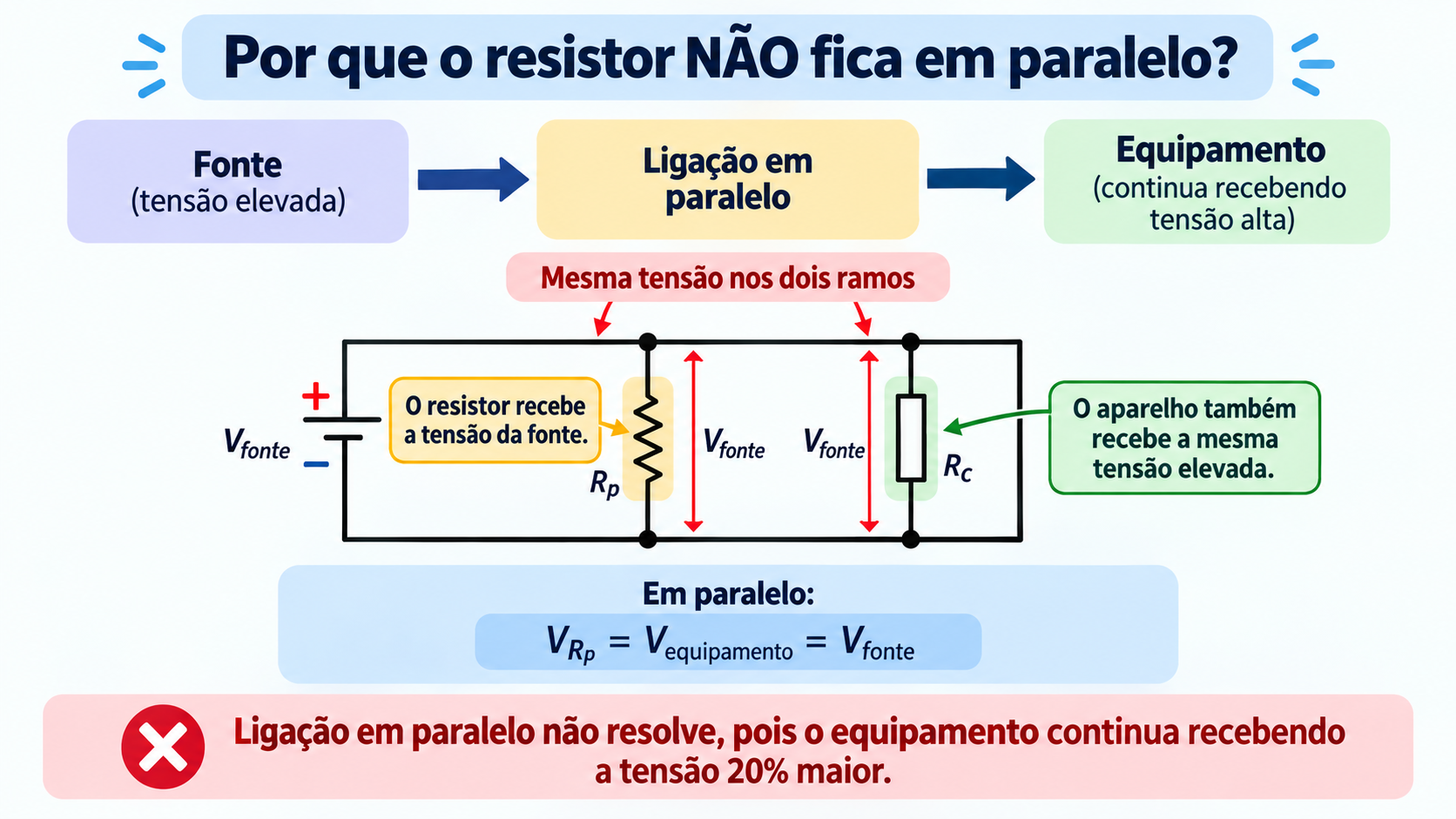

O que aconteceria se o resistor fosse ligado em paralelo?
Em uma associação em paralelo, os componentes ficam submetidos à mesma tensão elétrica. Portanto, se colocássemos o resistor de proteção em paralelo com o equipamento:
Por isso, as alternativas que apresentam resistor em paralelo podem ser eliminadas.
Como entender os 20% de tensão excedente?
Vamos utilizar um exemplo simples. Imagine que o equipamento tenha sido projetado para 100 volts. A fonte disponível fornece uma tensão 20% maior. Vinte por cento de 100 é 20 volts. Portanto, a fonte forneceria: 120 volts
Mas o equipamento só pode receber: 100 volts
Assim, precisamos fazer com que o resistor de proteção receba os 20 volts excedentes.
Teríamos então Fonte: 120 V
Resistor de proteção: 20 V
Equipamento: 100 V
A soma corresponde exatamente à tensão da fonte.
Por que podemos comparar diretamente as resistências?
Em série, a corrente elétrica é a mesma nos dois componentes. Assim mesma corrente passa pelo resistor de proteção e mesma corrente passa pelo equipamento.
Quando a corrente é a mesma, a tensão sobre cada componente é proporcional à sua resistência. Isso significa que na maior resistência ocorre maior parcela da tensão e menor resistência ocorre menor parcela da tensão.
Se o equipamento deve receber 100% de sua tensão normal e o resistor precisa receber apenas o excesso de 20%, suas resistências devem manter a mesma proporção.
Comparando o resistor com o equipamento
Vamos considerar:
Ela corresponde à tensão normal de funcionamento, que podemos considerar como 100%.
A tensão excedente corresponde a 20%.
Portanto, a resistência do resistor de proteção também deverá corresponder a 20% da resistência do equipamento.
Assim: Rp = 20% de Rc.
Ou, de maneira decimal:
Um exemplo com valores
Imagine que a resistência do equipamento seja:
Então o resistor de proteção deverá possuir 20% de 100 ohms
Resultado:
A resistência total da associação seria:
Observe a proporção:
Equipamento: 100
Resistor: 20
Total: 120
Isso corresponde exatamente ao aumento de 20% da tensão da fonte.
Como chegar à resposta?
Primeiro veja que a fonte possui tensão 20% maior.
O equipamento não pode receber esse excesso.
Então precisamos fazer com que parte da tensão fique sobre outro resistor.
Para dividir tensão o resistor precisa estar em série.
Depois o equipamento corresponde à parcela de 100% da tensão recomendada.
O excesso corresponde a 20%.
Como a mesma corrente passa pelos dois componentes em série, a resistência adicional deve representar 20% da resistência do equipamento.
Portanto:
Assim:
Alternativa E.
Roteiro de resolução
- 1
Entenda o comando
A questão apresenta um equipamento que precisa funcionar com uma determinada tensão elétrica.
- 2
Separe os dados relevantes
Os dados fundamentais são:
- 3
Aplique o conteúdo
O que é tensão elétrica?
Resposta
E) Resistor em série com Rp = 0,2 Rc.
O resistor de proteção deve ser associado em série ao equipamento para que a tensão fornecida pela fonte seja dividida entre os dois componentes.
Como a fonte fornece uma tensão 20% maior do que a necessária, o resistor precisa receber essa parcela excedente.
Como a corrente é a mesma nos componentes ligados em série, a tensão sobre cada um é proporcional à sua resistência.
Portanto, o resistor de proteção deve possuir resistência equivalente a:
20% da resistência do equipamento
ou: Rp = 0,2 Rc.
Análise das alternativas
A) Resistor em paralelo com Rp = 0,2 Rc — Incorreta
O valor de resistência indicado é compatível com os 20% excedentes, mas a associação está errada. Em paralelo, o resistor e o equipamento recebem a mesma tensão da fonte. Assim, o equipamento continuaria submetido à tensão 20% maior. Por isso, o resistor deve ser colocado em série.
B) Resistor em paralelo com Rp = 1,2 Rc — Incorreta
Essa alternativa apresenta dois problemas. Primeiro, o resistor está em paralelo. Isso não reduz a tensão aplicada diretamente ao equipamento. Segundo, a resistência de proteção não deve ser 120% da resistência do equipamento. Ela precisa corresponder apenas ao excesso de tensão, que é de 20%.
C) Resistor em série com Rp = 1,2 Rc — Incorreta
A associação em série está correta. Entretanto, o valor do resistor está errado. A fonte possui uma tensão total correspondente a: 120% da tensão necessária. Isso não significa que o resistor adicional deve possuir 120% da resistência do equipamento. O equipamento já corresponde à parcela de 100%. O resistor precisa representar somente a parcela excedente: 20%.
Portanto:
e não:
Rp = 1,2 Rc.
D) Resistor em série com Rp = 2,2 Rc — Incorreta
A associação em série está correta, mas a resistência apresentada é muito maior do que a necessária.
Um resistor de valor 2,2 vezes maior que a resistência do equipamento provocaria uma queda de tensão excessivamente grande sobre o resistor de proteção.
Consequentemente, sobraria uma tensão muito menor para o equipamento.
E) Resistor em série com Rp = 0,2 Rc — Correta
Essa alternativa apresenta corretamente:
associação em série e resistência equivalente a 20% da resistência do equipamento.
Assim, o resistor recebe a parcela excedente da tensão e permite que o equipamento permaneça aproximadamente na tensão para a qual foi projetado.
Série e paralelo: qual é a diferença?
Essa distinção é fundamental para resolver a questão.
Associação em série
Os componentes são ligados um após o outro. A corrente que passa por eles é a mesma. A tensão é dividida.
Assim: Série → mesma corrente → tensão dividida
É exatamente o que precisamos nesta questão.
Associação em paralelo
Os componentes ficam ligados aos mesmos dois pontos do circuito. A tensão aplicada aos componentes é a mesma. Assim:
Paralelo → mesma tensão
Isso não serviria para proteger o aparelho contra uma fonte de tensão superior, pois o equipamento continuaria recebendo a tensão total.
Por que Rp não é igual a 1,2 Rc?
Essa é provavelmente a principal armadilha da questão. O estudante pode pensar: “A fonte tem 120% da tensão, então o resistor deve possuir 1,2 Rc.” Esse raciocínio está errado.
A resistência do equipamento Rc já é responsável pela parcela correspondente à tensão normal 100%.
Precisamos acrescentar apenas a resistência responsável pelos 20% excedentes.
Assim:
Rc → 100%
Rp → 20%
Portanto:
A resistência total passa a ser:
Rc + 0,2 Rc ou 1,2 Rc
Perceba a diferença:
a resistência TOTAL é 1,2 Rc mas o resistor de proteção sozinho é 0,2 Rc.
Por que a potência do resistor também precisa ser adequada?
O enunciado menciona um resistor de proteção de potência adequada. Isso ocorre porque o resistor não apenas produz uma queda de tensão. Ele também transforma parte da energia elétrica em calor. Se for utilizado um resistor com capacidade de potência inferior à necessária, ele pode: aquecer excessivamente; sofrer danos; queimar; comprometer a segurança do circuito.
Portanto, na prática, não basta escolher somente a resistência correta. Também é necessário dimensionar corretamente sua potência.
Para resolver a questão do ENEM, entretanto, basta identificar: ligação em série e Rp = 0,2 Rc.

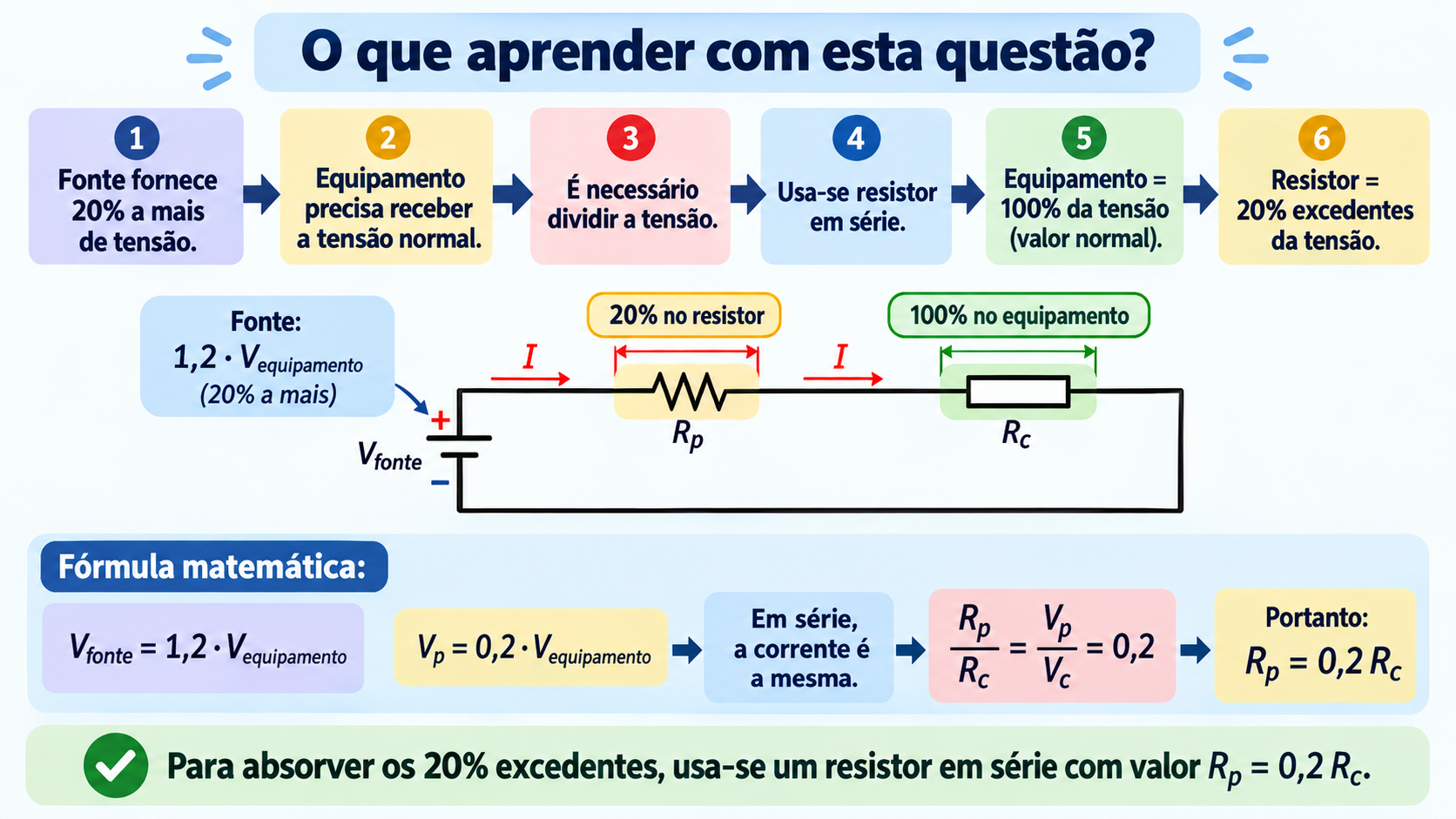

O que aprender com esta questão?
A principal sequência é:
Resposta: Alternativa E
Erro comum
Um erro comum é escolher uma associação em paralelo.
Lembre-se: em paralelo, a tensão é a mesma nos dois componentes. Portanto, isso não reduziria a tensão recebida pelo equipamento.
Outro erro bastante provável é escolher:
porque a fonte possui 120% da tensão recomendada. Mas os 120% correspondem ao circuito inteiro. A resistência total precisa representar esses 120%.
Como o equipamento já possui:
Rc = 100%
resta acrescentar:
0,2 Rc = 20%.
Assim:
e:
Rp = 0,2 Rc.
Dica para o ENEM
Quando uma questão apresentar uma fonte com tensão maior e pedir um resistor para reduzir a tensão recebida pelo equipamento, pense primeiro em:
resistor em série.
Depois compare as proporções.
Nesta questão:
tensão necessária = 100%
tensão da fonte = 120%
excesso = 20%
Portanto resistor adicional = 20% da resistência do equipamento
Alternativa E.
Conteúdos relacionados
Eletrodinâmica
Circuitos elétricos
Resistência elétrica
Resistores
Associação de resistores
Associação em série
Associação em paralelo
Lei de Ohm
Tensão elétrica
Corrente elétrica
Potência elétrica
Divisão de tensão
Proteção de equipamentos elétricos
